1. درجة الحرارة المحيطة: لا تتجاوز درجة حرارة الهواء المحيط 40 درجة مئوية ولا تنخفض أقل من -5 درجة مئوية ، ولا يتجاوز متوسط درجة الحرارة 35 درجة مئوية خلال 24 ساعة.
2. الرطوبة المحيطة: الهواء نظيف ، ولا تتجاوز الرطوبة النسبية 50 ٪ عند درجة حرارة 40 ℃ ، ويتم السماح بالرطوبة النسبية أعلى في درجات حرارة منخفضة. على سبيل المثال ، 90 ٪ عند 20 درجة مئوية وحتى لفترات قصيرة عند 25 درجة مئوية ؛ ومع ذلك ، قد يحدث التكثيف المعتدل من حين لآخر بسبب التغيرات في درجة الحرارة.
3. نطاق درجة الحرارة بين -25 درجة مئوية و 55 درجة مئوية مناسب لعمليات النقل والتخزين ، حتى 70 درجة مئوية لفترات قصيرة (≤ 24 ساعة).
4. الارتفاع لا يتجاوز 2000 متر.
5. شدة الزلزال لا تتجاوز 8 درجات.
6. مستوى التلوث البيئي: المستوى 3.
7. عندما لا تكون شروط الاستخدام في ظروف العمل المذكورة أعلاه ، سيقترح المستخدم الشركة المصنعة والتفاوض على حل.
المعلمات الكهربائية
| الجهد المصنف ضد | الدائرة الرئيسية | AC400V 、 AC690V |
| الدائرة المساعدة | AC220V 、 AC400V 、 DC110V 、 DC220V |
| جهد العزل المصنفة ضد | الدائرة الرئيسية | AC690V 、 AC1000V |
| صنفت الدافع الصدد للجهد (1.2/50 ميكرون) كيلو فولت | بسبار المتقاربة الرئيسية | 8kV |
| دائرة التغذية | 6 كيلو فولت |
| تصنيف التيار (IPX3)*أ | بربار رئيسي | 1000A 、 1250a 、 1600a 、 2000a 、 2500a 、 3150a 、 3600a 、 4000a 、 5000a 、 6300a* |
| الرأسية بربار | 1000A (نوع الدرج) ، 1500A (نوع زيادة قدرة نوع الدرج) ≤2000 (المكونات الإضافية MCCB) |
| تصنيف الوقت القصير الصلبة KA/1 ثانية | بربار رئيسي | 50、80、100 |
| الرأسية بربار | 50、80、90 |
| قمة المقدرة تحمل KA/0.1Second الحالي | بربار رئيسي | 105、176、220 |
| الرأسية بربار | 105、176、198 |
خاصية هيكلية
حماية العلبة:
1.
IP41 ، IP43 ، IP5X ، IP54.
2. عند اختيار مستوى أعلى من الحماية ، من الضروري النظر في الحد من سعة المفاتيح بسبب انخفاض تبديد الحرارة.
3. حماية العلبة لوحدة الدرج هي متطلبات اختيار المنتج عندما يتم توصيل الدرج واختباره وفي وضع إغلاق المفتاح الرئيسي أو فتحه. عندما تكون وحدة الدرج في الموضع الذي تم إزالته ، يكون مستوى الحماية بين المقصورة والأجزاء الحية الخطرة
IPXXB.
4. يفي بتقسيم المقصورات في خزانة المفاتيح بمتطلبات IEC 439-1 أو 3 أو 4 ، وتلبية فئة الحماية بين المقصورات متطلبات IP2x.
تصنيف الخزانات:
وفقًا لاستخدام خزانة المفاتيح يمكن تجميعها في مجموعة متنوعة من هياكل الخزانة ويمكن تقسيم هيكل إطار الوحدة الوظيفية إلى أنواع الخزانة التالية:

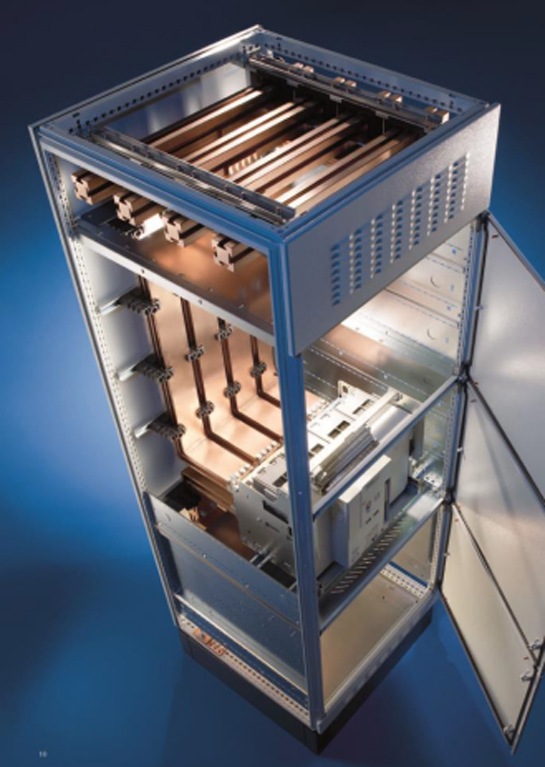

1. خزانة الكمبيوتر: مثبتة بشكل رئيسي مع قواطع الدائرة من نوع الإطار أو مفاتيح محرك سكين كبير ، تستخدم عمومًا لخزائن مفاتيح المفاتيح الواردة والتوزيع العالي. (الشكل 2) اعتمادًا على سعة التبديل ومتطلبات الحجم ، يمكن أن يكون للخزائن أجهزة الكمبيوتر العروض المختلفة. يمكن تثبيت أنواع مختلفة من قواطع الدائرة من نوع الإطار أو مفاتيح السكين التي يتم تنصيبها في خزانة الكمبيوتر ، ويمكن تثبيت 1 إلى 3 مجموعات من قواطع الدائرة من نوع الإطار كما هو مطلوب. عند تثبيت قواطع دائرة الإطار ، يتم استخدام ترتيب اليمين الأيسر عادة. ترتيب اليمين الأيسر ، يتم زيادة عرض الخزانة مقارنة بالترتيب العلوي والسفلي ، ولكن مقارنةً بالترتيب العلوي والسفلي ، تكون ظروف تبديد الحرارة أفضل ، وهي أفضل من الترتيب العلوي والسفلي في حالة الطول- مصطلح التشغيل الكامل. ترتيب خلفي في خزانة BUBBAR الأفقية ، عندما يكون التيار المقنن ≥ 4000A ، يجب أن تزيد خزانة BUSBAR من خزانة نقل بوسار بعرض 400 مم أو نقل جسر بوسار ؛ ترتيب الأعلى في مجلس الوزراء الأفقي ، عندما يتم تصنيف التيار> 3200A ، يجب أن تزيد خزانة BUSBAR من خزانة النقل العريضة 300 مم ~ 400 مم.
2. خزانة MCC: تم تثبيتها بشكل أساسي مع قواطع دوائر العلبة المقولبة ، أو المقاولين ، أو المرحلات الحرارية ، أو المفاتيح التي تُنصح بالسكين الصغيرة ، والتي تستخدم عمومًا في مراكز التحكم في المحركات أو مراكز التوزيع الصغيرة. هناك نوعان من المنافذ: منفذ الجانبي من الخزانة ومنفذ الخزانة الخلفية.
3. خزائن كمبيوتر ومختلطة MCC: مُصنّف المفاتيح جزئيًا لدوائر الكمبيوتر الشخصي وجزئيًا لدوائر MCC. يؤدي استخدام بنية مختلطة إلى تحسين كفاءة التثبيت لمكونات الخزانة ويقلل من عدد المفاتيح. بشكل عام ، يوصى بفصل الكمبيوتر الشخصي و MCC ، وتحديد موقع قواطع دائرة الإطار ووحدات الأدراج في خزائن مختلفة لسهولة الاستخدام والصيانة ؛ ومع ذلك ، في ظل ظروف خاصة ، يُسمح بخلط الكمبيوتر الشخصي و MCC. في حالة التثبيت المختلط ، يجب وضع الكمبيوتر في الجزء العلوي من الخزانة ، يجب ترتيب وحدة الدرج في الجزء السفلي ، ويجب أن يكون هناك مساحة 8e بين الكمبيوتر ووحدة الدرج لنقل العمودي البقر. لمزيد من التفاصيل ، راجع البرنامج الأساسي.
4. خزانة تعويض الطاقة التفاعلية: بشكل أساسي تثبيت المكثفات ذات الطاقة المنخفضة الجهد ودائرة التحكم المقابلة ، وتستخدم لتعويض الطاقة التفاعلية منخفضة الجهد للنظام. اعتمادًا على المعدات المستخدمة ، تم تصميم خزائن تعويضات الطاقة التلقائية التلقائية للتعويض عن الطاقة التفاعلية للشبكة ذات الطولات الجيبية التقريبية والطاقة التفاعلية التي توفرها المقومات ومجهزة دوائر الترشيح.
تعليمات التثبيت لضمان إجراءات التثبيت والجودة المثلى ، يجب أن يكون الموظفون المدربون أو المتخصصون مسؤولين عن التوجيه والإشراف في الموقع وتنفيذ العمل المقابل وفقًا لهذه التعليمات.
1. المتطلبات العامة لموقع التثبيت:
قبل تثبيت المفاتيح ، يجب إكمال الأعمال المدنية في غرفة التوزيع وقبولها ، وأن تكون مزودة بإمدادات الطاقة والتهوية للإضاءة والتركيب. يجب أن تكون غرفة التوزيع جافة ، نظيفة ، مكيفة الهواء ، مع باب قابل للقفل ، مع ثقوب من خلال الجدران والخنادق الكبلية المصنوعة مسبقًا. يجب ألا يقل ارتفاع السقف لغرفة التوزيع عن 3000 مم فوق الأرض ، ويجب أن تضمن شروط جميع غرف التوزيع أنها تلبي الظروف البيئية المحددة للاستخدام الطبيعي للمفاتيح الداخلية.
2. خطة تخطيط غرفة التوزيع:
بالنسبة لخزانة المفاتيح ، عند استخدام منفذ الكابل الجانبي ، يتم تنفيذ جميع التثبيت والتكليف والصيانة في الجانب الأمامي ، ويمكن تثبيته على الجدار لتوفير مساحة الأرضية ؛ عند استخدام منفذ الكبل الخلفي ، نظرًا لأن تثبيت وصيانة الكبل يجب تنفيذها في الجزء الخلفي من الخزانة ، تم تصميم الخزانة لتثبيتها بعيدًا عن الحائط. ومع ذلك ، بشكل عام ، إذا سمحت مساحة أرضية غرفة التوزيع ، فمن الأفضل تصميم تخطيط غرفة التوزيع مع عدم تثبيت المفتاح على الحائط ، بحيث يمكن ترك القناة المناسبة بين لوحة الغلاف في المفاتيح إلى جدار التقسيم وكذلك بين جانبي المفاتيح إلى جدار التقسيم بحيث يكون من الأسهل للتركيب والصيانة ومكافحة الحرائق.
طلب المعلومات
عند طلب المفتاح ، يجب على المستخدم تقديم المعلومات التالية:
مخطط الخط الأساسي ومخطط نظام الخط الواحد ، والبيانات عن الغرض من النظام ، والجهد المقنن ، والتيار المقدر ، والتيار القصيرة المكونة من الدائرة ، وما إلى ذلك ؛
تخطيط ترتيب للمفاتيح وخطة تخطيط غرفة التوزيع ؛
مواصفات الكابلات الواردة والصادرة ؛
النماذج التفصيلية والكميات والمواصفات لجميع أنواع المعدات الكهربائية التي سيتم تجميعها داخل كل خزانة مفاتيح ، أسماء ، نماذج ، وكميات من الملحقات الأخرى ، وقائمة المعدات التي سيتم إصدارها ؛
الدائرة الثانوية التي تكشف الرسم البياني.
متطلبات خاصة أخرى مثل لون الخزانة.
وثائق المصنع والملحقات
يجب على الشركة المصنعة تقديم المستندات والملحقات التالية في وقت التسليم: 1. قائمة الشحن
2. شهادة المطابقة واختبار المصنع.
3. تعليمات التشغيل
4. الرسومات الكهربائية ذات الصلة
5. أدلة المكون الرئيسي
6. مفتاح باب مجلس الوزراء ، مقبض التشغيل ، وقطع الغيار كما هو محدد في العقد.
أبعاد الشكل والتركيب
قاعدة على أرضية Switchroom: عندما يكون عدد المفاتيح صغيرة ويكون الوزن خفيفًا ، يمكن تركيبه مباشرة على أرضية غرفة التبديل. مطلوب أن تكون الأرضية في التثبيت مسطحة للغاية ولديها سعة حاملة كافية. إذا لزم الأمر ، يمكن إدراج الحشوات تحت المفتاح أثناء تعديلات التثبيت .
